مجسات القياس البصرية مقابل مجسات القياس اللمسية

مجسات القياس البصرية مقابل مجسات القياس اللمسية

جمع البيانات عن طريق الاتصال مقابل جمع البيانات عن طريق عدم الاتصال

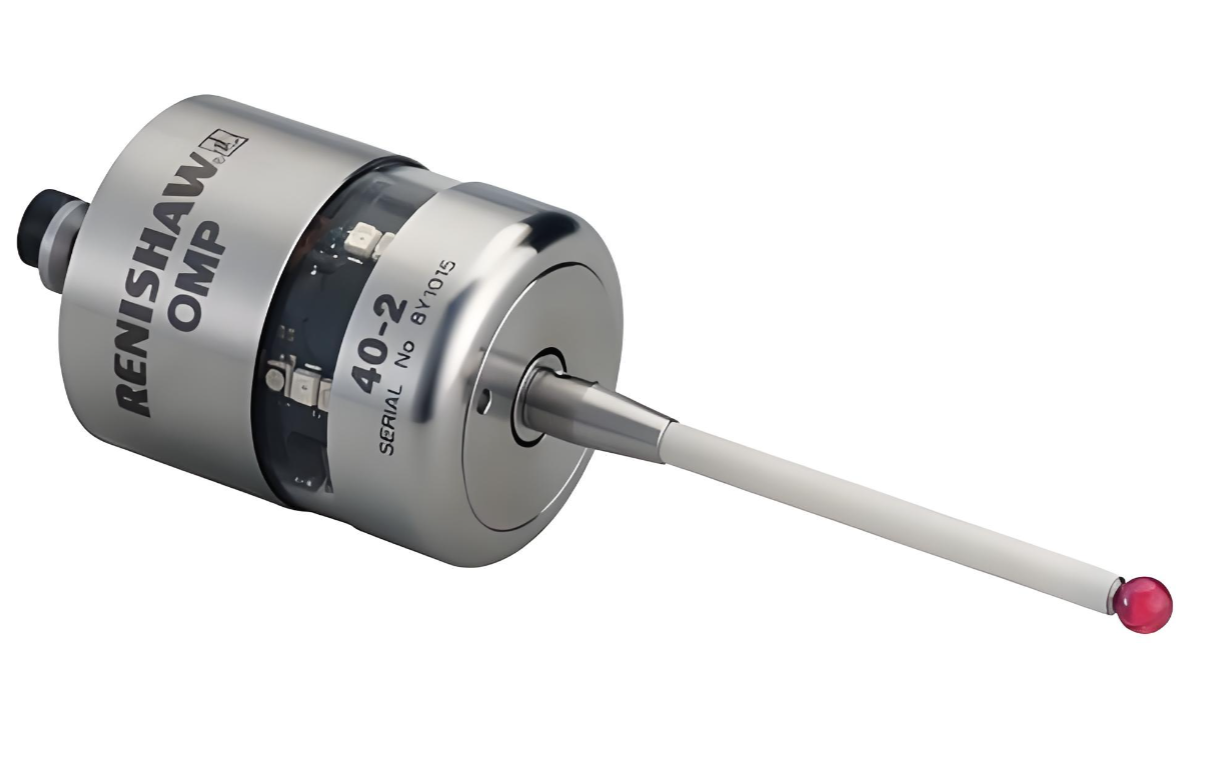

يكمن الفرق الأساسي بين المجسات اللمسية والبصرية في طريقة جمع البيانات. تعمل المجسات اللمسية، المعروفة أيضًا بمجسات الزناد اللمسي أو مجسات المسح، عن طريق ملامسة سطح القطعة مباشرةً. إذ يلامس طرف دقيق من الياقوت المكون، ويسجل نظام إحداثيات الجهاز نقطة التلامس. توفر هذه الطريقة بيانات مباشرة وموثوقة للغاية لنقاط محددة، مما يجعلها دقيقة للغاية لقياس السمات الهندسية المحددة جيدًا مثل الثقوب والنتوءات والمستويات والأسطوانات. يضمن التلامس المادي أن القياس لا يتأثر إلى حد كبير بظروف السطح مثل اللون أو الانعكاسية أو الشفافية. في المقابل، تلتقط المجسات البصرية، التي تشمل الماسحات الضوئية الليزرية وأنظمة الرؤية، البيانات دون أي تلامس مادي. فهي تُسقط الضوء (مثل خط ليزر أو ضوء منظم) على الجسم وتستخدم الكاميرات أو أجهزة الاستشعار لتحليل تشوه نمط الضوء هذا لحساب إحداثيات السطح. يتيح هذا النهج غير التلامسي التقاط ملايين نقاط البيانات بسرعة، مما يُنشئ سحابة نقاط كثيفة تُمثل بدقة الخطوط الخارجية المعقدة والحرة للقطعة. ومع ذلك، يمكن أن تتأثر دقة القياس البصري بخصائص السطح؛ فقد تشكل الأسطح اللامعة أو الشفافة أو الداكنة تحديات من خلال عكس الضوء أو امتصاصه بطرق لا يمكن التنبؤ بها.

الهندسة الدقيقة مقابل رسم الخرائط السطحية الشاملة

يعتمد اختيار نوع المجس بشكل أساسي على متطلبات التطبيق المحددة. تتفوق المجسات اللمسية في التطبيقات التي تتطلب دقة مطلقة عالية في خصائص هندسية محددة. وهي المعيار الصناعي لتحليل الأبعاد الهندسية والتفاوتات (جي دي&T) الدقيق، مثل التحقق من الموضع الحقيقي للثقب، أو استواء سطح التثبيت، أو قطر عمود دقيق. وتُعد طريقة القياس نقطة بنقطة مناسبة بطبيعتها لفحص الأجزاء المنشورية ذات الميزات الواضحة التي يسهل الوصول إليها. من ناحية أخرى، تتألق المجسات البصرية عندما يكون المطلوب هو السرعة وبيانات السطح الكاملة. وهي مثالية لالتقاط الهندسة الكاملة للأشكال العضوية المعقدة - مثل الأجنحة الهوائية، أو نماذج السيارات الطينية، أو الأسطح المنحوتة - والتي يصعب أو يستغرق وقتًا طويلاً للغاية قياسها باستخدام مجس لمسي. وهذا ما يجعل المسح الضوئي ضروريًا للهندسة العكسية، والنماذج الأولية السريعة، والفحص الشامل للعينات الأولى للمكونات المعقدة. تتيح القدرة على إنشاء نموذج ثلاثي الأبعاد كامل بسرعة إجراء مقارنة مباشرة مع بيانات التصميم بمساعدة الحاسوب الأصلية عبر السطح بأكمله، وتحديد انحرافات الشكل العالمية التي قد تغفلها قياسات النقاط المنفصلة.

قوة أنظمة قياس الإحداثيات متعددة الحساسات

لا تعتمد استراتيجية القياس الأكثر تطورًا في كثير من الأحيان على اختيار تقنية دون أخرى، بل على دمج كلتيهما في منصة واحدة. يمكن تجهيز آلات قياس الإحداثيات الحديثة متعددة الحساسات (آلات قياس الإحداثيات) بمجسات لمسية وبصرية، بالإضافة إلى مُبدِّل مجسات آلي. يتيح ذلك الاستفادة من مزايا كل تقنية ضمن برنامج فحص واحد. على سبيل المثال، قد يبدأ الفحص بمسح بصري عالي السرعة للتحقق السريع من الشكل العام وتحديد أي مناطق قد تثير القلق. بعد ذلك، يمكن للآلة التبديل تلقائيًا إلى مجس لمسي لإجراء قياسات دقيقة للغاية لنقاط محددة على الأبعاد والخصائص الحرجة التي تم تحديدها أثناء المسح. يُحسِّن هذا النهج الهجين الكفاءة وشمولية البيانات إلى أقصى حد. فهو يضمن استخدام قدرات المسح اللمسي عالية الدقة حيثما تكون أكثر فائدة، بينما يتم تسخير سرعة المسح البصري لفحص المساحات الكبيرة. يوفر هذا التآزر صورة كاملة لجودة القطعة، حيث يجمع بين الدقة المطلقة للمس والتفاصيل الدقيقة للضوء، مما يؤدي في النهاية إلى اتخاذ قرارات جودة أكثر استنارة وعملية فحص أكثر فعالية.

في الختام، لا يدور النقاش بين المجسات البصرية واللمسية حول إيجاد تقنية متفوقة، بل حول اختيار الأداة المناسبة لمهمة القياس المحددة. لا تزال المجسات اللمسية المعيار الذهبي لقياس الخصائص الهندسية بدقة عالية، بينما توفر المجسات البصرية سرعة وتفاصيل لا مثيل لها لالتقاط الأسطح المعقدة. يكمن الحل الأمثل للتحكم الشامل في الجودة في دمجها استراتيجياً على آلات قياس الإحداثيات متعددة المجسات. من خلال فهم المزايا الفريدة لكل منهما، يمكن للمصنعين تطوير بروتوكولات فحص مُحسّنة تضمن التحقق الدقيق من الأبعاد الحرجة والتقاط الأشكال المعقدة بالكامل، مما يعزز الجودة والكفاءة في التصنيع الحديث.
