تحليل أداء آلات قياس الإحداثيات من سلسلة هيئة الصحة بدبي ذات الناتئ مقابل آلات قياس الإحداثيات ذات الجسر.

التصميم الهيكلي وتأثيره على قدرات القياس

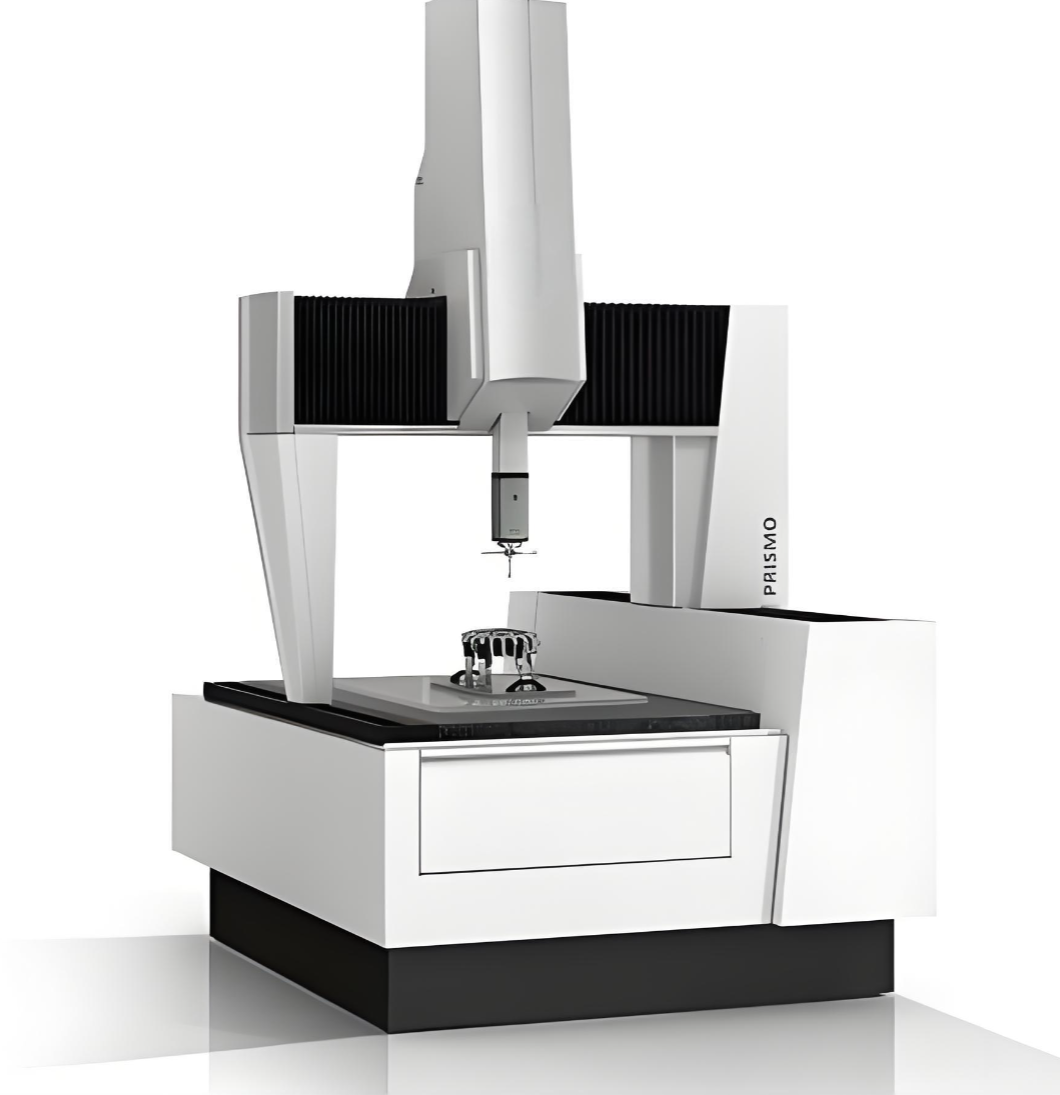

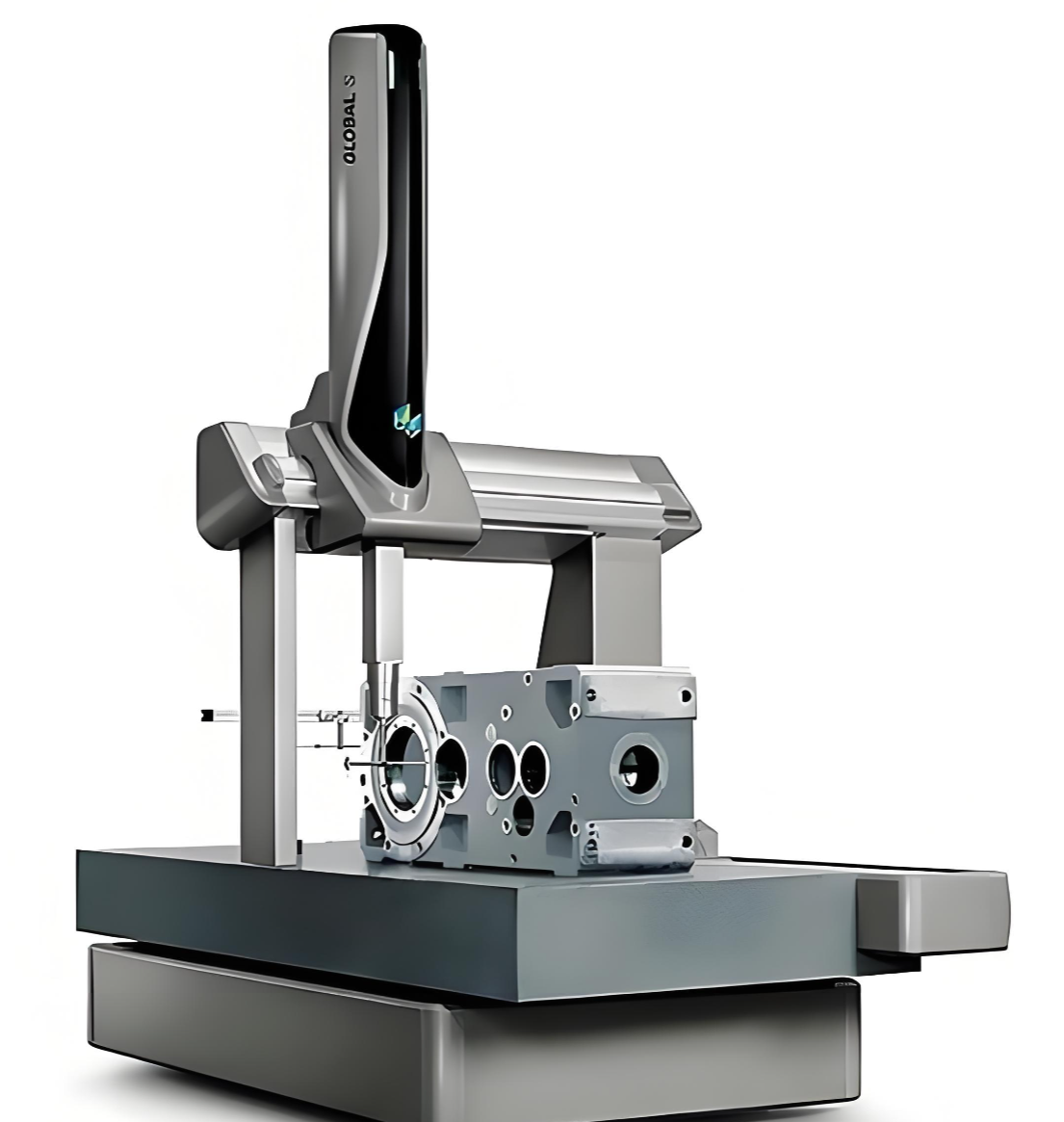

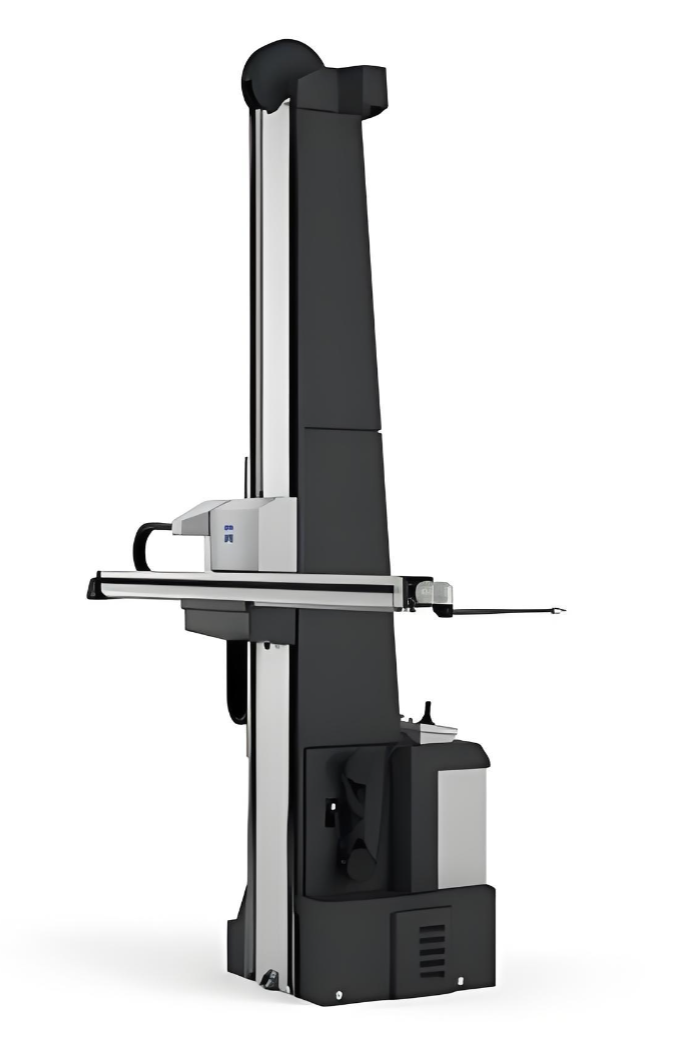

يكمن الاختلاف الجوهري بين آلات قياس الإحداثيات ثلاثية الأبعاد من نوع الكابولي وآلات قياس الإحداثيات ثلاثية الأبعاد من نوع الجسر (البوابة) في سلسلة هيئة الصحة بدبي في بنيتها الهيكلية، والتي تحدد بشكل مباشر نقاط قوتها وسيناريوهات استخدامها الأمثل. تتميز آلات قياس الإحداثيات ثلاثية الأبعاد من نوع الكابولي بتصميم مفتوح حيث يتم دعم ذراع القياس من جانب واحد، مما يوفر سهولة وصول لا مثيل لها إلى ثلاثة جوانب من قطعة العمل. يُعد هذا التصميم مفيدًا للغاية لقياس المكونات الكبيرة أو الثقيلة أو ذات الأشكال المعقدة التي تتطلب تحميلًا وتفريغًا متكررًا، مثل ألواح هياكل السيارات أو التجهيزات الكبيرة أو القوالب. يمكن للمشغلين تحميل الأجزاء بسهولة من الجوانب المفتوحة دون أي عائق من هيكل الآلة. في المقابل، تتميز آلات قياس الإحداثيات ثلاثية الأبعاد من نوع الجسر بجسر متحرك يتحرك على طول سكتين ثابتتين على قاعدة متينة، مع وضع قطعة العمل أسفله. يوفر هذا الهيكل المتناظر ذو الحلقة المغلقة صلابة واستقرارًا فائقين، وهو أمر بالغ الأهمية لتحقيق أعلى مستويات الدقة والتكرار. يقلل تصميم البوابة من الأخطاء الديناميكية أثناء المسح عالي السرعة عن طريق توزيع القوى بالتساوي، مما يجعله الخيار المفضل للتطبيقات التي تتطلب دقة على مستوى الميكرون، كما هو الحال في فحص مكونات الفضاء الجوي أو قياس التروس عالي الدقة.

تحسين الإنتاجية والدقة والأداء الخاص بالتطبيق

يتطلب اختيار جهاز قياس إحداثيات ثلاثي الأبعاد (آلة قياس الإحداثيات) من نوع الكابولي أو الجسري تحليلًا دقيقًا للمفاضلة بين الإنتاجية والدقة وطبيعة الأجزاء المراد قياسها. تتيح أجهزة الكابولي، بفضل سهولة الوصول إليها، إعدادًا أسرع للأجزاء وتغييرها. وهذا بدوره يزيد الإنتاجية بشكل ملحوظ في البيئات التي تتطلب قياس مجموعة متنوعة من الأجزاء الكبيرة بسرعة، كما هو الحال في مختبرات فحص العينات الأولية أو مختبرات مراقبة الجودة ذات الإنتاج المتنوع بكميات قليلة. صُممت نماذج مثل جهاز هيئة الصحة بدبي العالمي للتحكم العددي (كارولاينا الشمالية) من نوع الكابولي لهذا النوع من القياسات المرنة متعددة الأغراض. أما أجهزة الجسر، فتتفوق في البيئات التي تتطلب دقة قصوى ومسحًا عالي السرعة للأجزاء الصغيرة والمتوسطة الحجم. تسمح الصلابة المتأصلة في هيكل الجسر بسرعات حركة أسرع للمجس دون المساس بدقة القياس. وهذا ما يجعلها مثالية لمهام الفحص بكميات كبيرة على خطوط الإنتاج، مثل التحقق من أبعاد كتل المحركات أو مكونات ناقل الحركة. علاوة على ذلك، بالنسبة لأعلى متطلبات الدقة، مثل تلك التي تلبيها آلة الكابولي المتطورة هيئة الصحة بدبي كارولاينا الشمالية إتش بي أو آلات الجسر في السلسلة، فإن نوع البوابة غالبًا ما يتمتع بميزة في الدقة الحجمية على أحجام القياس الكبيرة نظرًا لتعويض الخطأ المتناظر.

الاختيار الاستراتيجي لتحقيق عائد استثمار طويل الأجل ومرونة تشغيلية

يتجاوز القرار في نهاية المطاف المواصفات الفنية ليشمل اعتبارات استراتيجية تتعلق بالعائد على الاستثمار، وتصميم المنشأة، والاحتياجات المستقبلية. تتطلب آلات قياس الإحداثيات الكابولية مساحة أرضية أقل عمومًا مقارنةً بحجم القياس، وغالبًا ما تكون حلاً أكثر فعالية من حيث التكلفة لقياس الأجزاء الكبيرة جدًا حيث تكون الدقة القصوى ثانوية مقارنةً بسهولة الوصول وسرعة القياس. وتجعلها مرونتها أداة متعددة الاستخدامات في ورش العمل أو أقسام البحث والتطوير. أما آلات قياس الإحداثيات الجسرية، فرغم أنها قد تتطلب أساسًا أكثر متانة ومساحة أكبر، إلا أنها توفر دقة لا مثيل لها واستقرارًا طويل الأمد. وهذا يقلل من عدم اليقين في القياس وتكلفة الجودة بمرور الوقت، وهو أمر بالغ الأهمية للإنتاج التسلسلي والصناعات ذات معايير الامتثال الصارمة. ويضمن التصميم المتين لآلات سلسلة هيئة الصحة بدبي الجسرية بقاءها دقيقة لسنوات، مما يحمي الاستثمار الأولي. عند النظر في الأتمتة، يمكن دمج كلا النوعين، ولكن غالبًا ما تكون آلات قياس الإحداثيات الجسرية أكثر ملاءمة للتشغيل الآلي الكامل بدون مراقبة باستخدام روبوتات مناولة الأجزاء نظرًا لمنصتها المستقرة ودقتها المتسقة في ظل الاستخدام المستمر.

في الختام، لا يوجد خيار مثالي مطلق بين آلات قياس الإحداثيات ثلاثية الأبعاد من نوع الكابولي وآلات قياس الإحداثيات ثلاثية الأبعاد من نوع البوابة في سلسلة هيئة الصحة بدبي؛ بل يوجد خيار أمثل يتناسب مع مهمة قياس محددة. يوفر تصميم الكابولي سهولة وصول ومرونة فائقة للأجزاء الكبيرة والمعقدة، مع إعطاء الأولوية للإنتاجية وسهولة الاستخدام. أما تصميم البوابة فيوفر أقصى قدر من الصلابة والدقة للتطبيقات عالية الدقة والسرعة، مما يضمن موثوقية طويلة الأمد وأقل قدر ممكن من عدم اليقين في القياس. إن فهم خصائص الأداء هذه يمكّن المصنّعين من اختيار بنية آلة قياس الإحداثيات ثلاثية الأبعاد المثالية - سواء كانت المرونة المفتوحة للكابولي أو الدقة الثابتة للبوابة - لتحقيق أقصى قدر من الكفاءة والجودة والعائد على الاستثمار في عمليات القياس الخاصة بهم.
